Product Summary

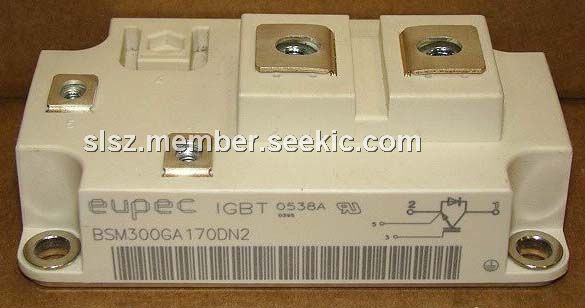

The BSM300GA170DN2 is a 170V IGBT power module.
Parametrics
BSM300GA170DN2 absolute maximum ratings: (1)Collector-emitter voltage:1700 V; (2)Collector-gate voltage RGE = 20 kΩ:1700V; (3)Gate-emitter voltage VGE:± 20V; (4)DC collector current: TC = 25℃:440A, TC = 80℃:300A; (5)Pulsed collector current, tp = 1 ms:TC = 25℃:880A,TC = 80℃:600A; (6)Power dissipation per IGBT TC = 25℃:2500W; (7)Chip temperature:+ 150℃; (8)Storage temperature:-55℃ to + 125℃.
Features
BSM300GA170DN2 features: (1)Half-bridge; (2)Including fast free-wheeling diodes; (3)Enlarged diode area; (4)Package with insulated metal base plate; (5)RG on,min = 5.6 Ohm.

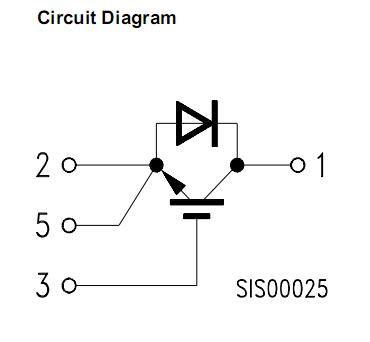

Diagrams
Image | Part No | Mfg | Description | ![]() |
Pricing (USD) |
Quantity | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
![]() |
![]() BSM300GA170DN2 |
![]() Infineon Technologies |
![]() IGBT Modules N-CH 1.7KV 440A |
![]() Data Sheet |
![]()
|
|
||||||||
![]() |
![]() BSM300GA170DN2 E3166 |
![]() Other |
![]() |
![]() Data Sheet |
![]() Negotiable |
|
||||||||
![]() |
![]() BSM300GA170DN2S |
![]() Infineon Technologies |
![]() IGBT Modules 1700V 300A SINGLE |
![]() Data Sheet |
![]()
|
|
||||||||
![]() |
![]() BSM300GA170DN2S_E3256 |
![]() Infineon Technologies |
![]() IGBT Modules IGBT 1700V 300A |
![]() Data Sheet |
![]()
|
|
||||||||
![]() |
![]() BSM300GA170DN2_E3166 |
![]() Infineon Technologies |
![]() IGBT Modules N-CH 1.7KV 440A |
![]() Data Sheet |
![]()
|
|
